O que é BTL no áudio?

BTL significa Bridge-Tied Load, ou carga ligada em ponte. É uma configuração muito utilizada em amplificadores de áudio para aumentar a potência entregue ao alto-falante sem necessariamente aumentar a tensão da fonte de alimentação.

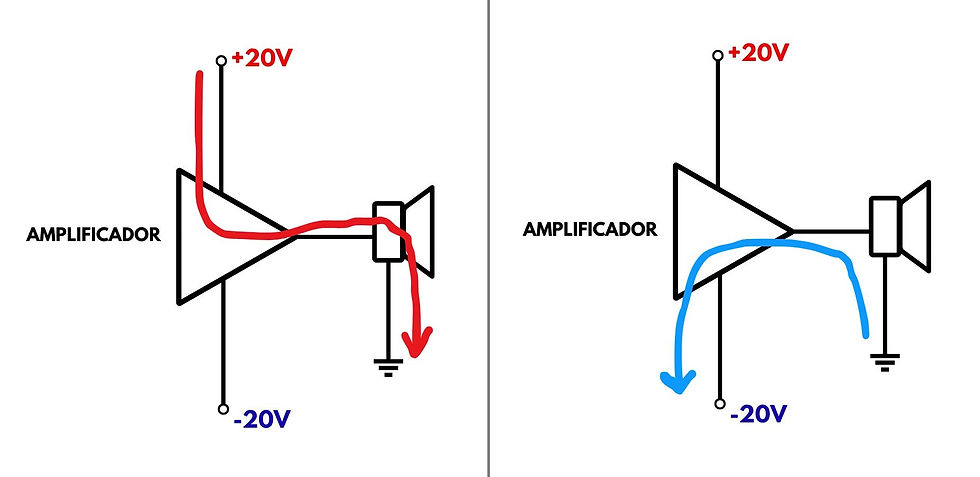

Para facilitar o entendimento vamos usar 20 volts como exemplo para alimentar um amplificador e ligar um altofalante na saída. Observe a imagem abaixo.

Na ligação convencional, o alto-falante fica ligado entre a saída do amplificador e o GND.

Nesse exemplo, o amplificador possui uma alimentação de +20 V e -20 V. A saída pode variar acompanhando o sinal de áudio, mas o alto-falante está tomando como referência o terra.

Portanto, considerando nosso exemplo, a saída consegue aplicar ao alto-falante até 20 V de amplitude em relação ao GND.

Na imagem, a seta azul representa justamente o caminho da corrente pelo circuito durante um dos sentidos do sinal.

Quando o sinal de áudio inverte, a saída do amplificador também inverte.

Agora temos a tensão indo para o outro sentido. A corrente passa pelo alto-falante na direção oposta, fazendo o cone se movimentar para o outro lado.

Mas perceba uma coisa importante: mesmo que o sinal tenha invertido, a diferença máxima entre a saída e o GND continua sendo 20 V no nosso exemplo.

Ou seja, na ligação convencional, estamos aproveitando uma única saída do amplificador em relação ao terra.

Ligação em BTL, Brigde ou Ponte

É aqui que a coisa fica interessante.

Na ligação BTL, nós retiramos o GND da ligação do alto-falante. O alto-falante passa a ficar conectado diretamente entre as duas saídas dos amplificadores.

Os dois amplificadores trabalham em oposição de fase

Imagine que, em determinado instante, o primeiro amplificador esteja colocando sua saída em +20 V.

Ao mesmo tempo, o segundo amplificador, por estar trabalhando invertido, coloca sua saída em -20 V.

Agora o alto-falante não está recebendo apenas 20 V.

Ele está recebendo a diferença entre +20 V e -20 V:

+20 V − (-20 V) = 40 V

Portanto, nesse instante, temos 40 V sobre o alto-falante.

Depois, quando o sinal de áudio inverte, acontece exatamente o contrário: uma saída vai para -20 V enquanto a outra vai para +20 V. O alto-falante continua recebendo uma diferença de 40 V, mas com a polaridade invertida.

É assim que os dois amplificadores trabalham juntos para aumentar a tensão aplicada à carga.

Se você deseja ter mais conhecimento no universo do áudio acesse o site https://consertodesom.com.br e conheça o curso Conserto de Equipamentos de Áudio

E por que isso aumenta tanto a potência?

Aqui está o ponto mais importante.

A potência não aumenta simplesmente na mesma proporção que a tensão. Para uma determinada resistência do alto-falante, a potência está relacionada ao quadrado da tensão:

P=V²/R

Então, se antes tínhamos 20 V sobre o alto-falante e agora conseguimos 40 V, estamos dobrando a tensão.

Como a tensão foi dobrada, teoricamente a potência pode chegar a quatro vezes, considerando a mesma carga e condições ideais.

Por isso o BTL é tão utilizado em amplificadores de áudio: com a mesma tensão de alimentação, conseguimos aplicar uma tensão muito maior sobre o alto-falante e, consequentemente, extrair muito mais potência.

E existe uma regra fundamental: em uma saída BTL, nenhum dos dois terminais do alto-falante deve ser ligado ao GND, porque os dois terminais são saídas ativas do amplificador.

publicado e revisado por Marlon Camelo.
